氣動三通Y型球閥
氣動三通球閥－135度Y型三通球閥有相互成135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。配電動執行器、氣動執行器實際自動化控制。
產品編號
1
產品描述
參數
粉末輸送專用三通分流氣動球閥，無滯留無積料全通徑三通氣動閥
氣動三通球閥－135度Y型三通球閥有相互成135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。配電動執行器、氣動執行器實際自動化控制。
閥 體
公稱通徑：DN50-DN300
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa

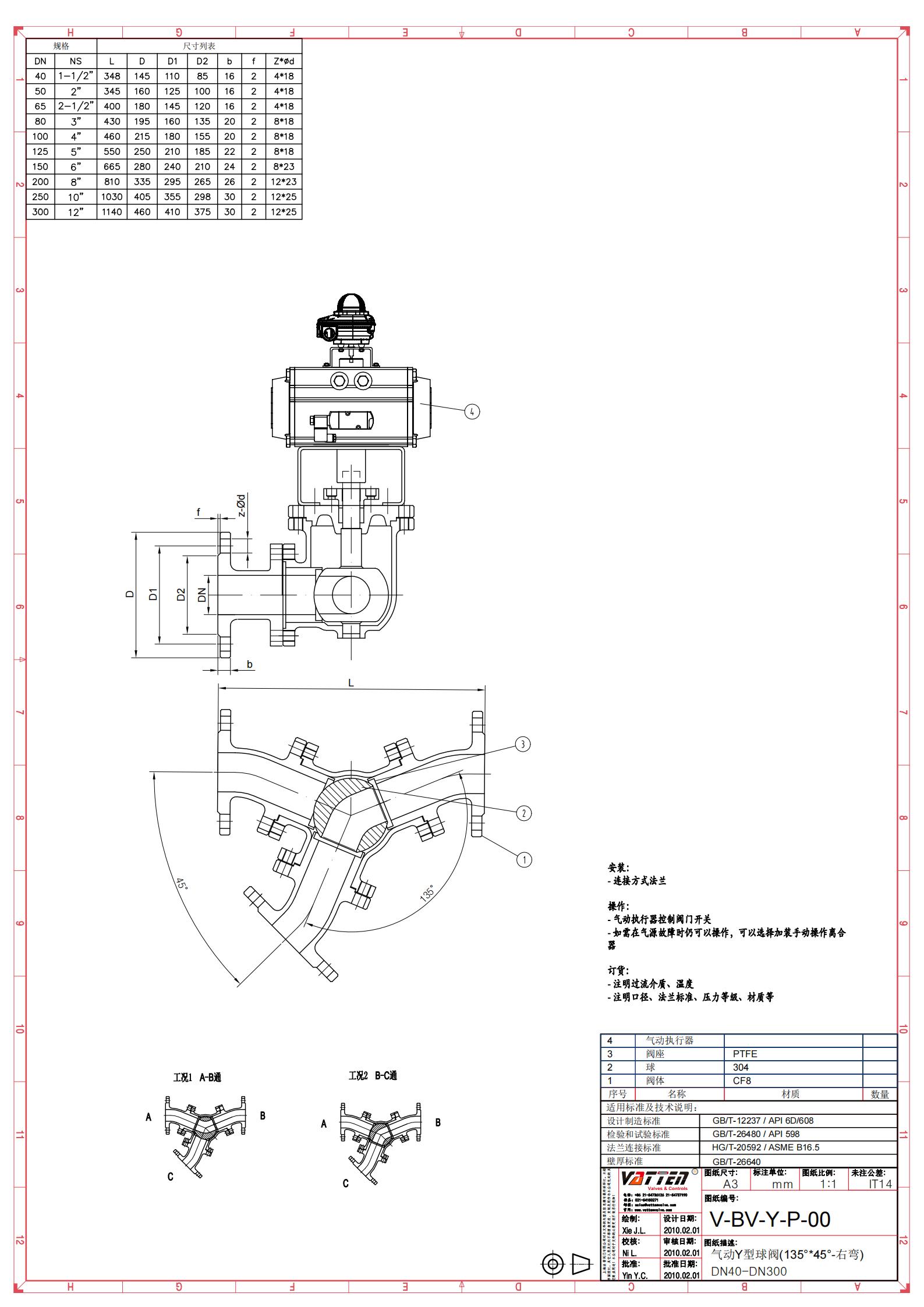

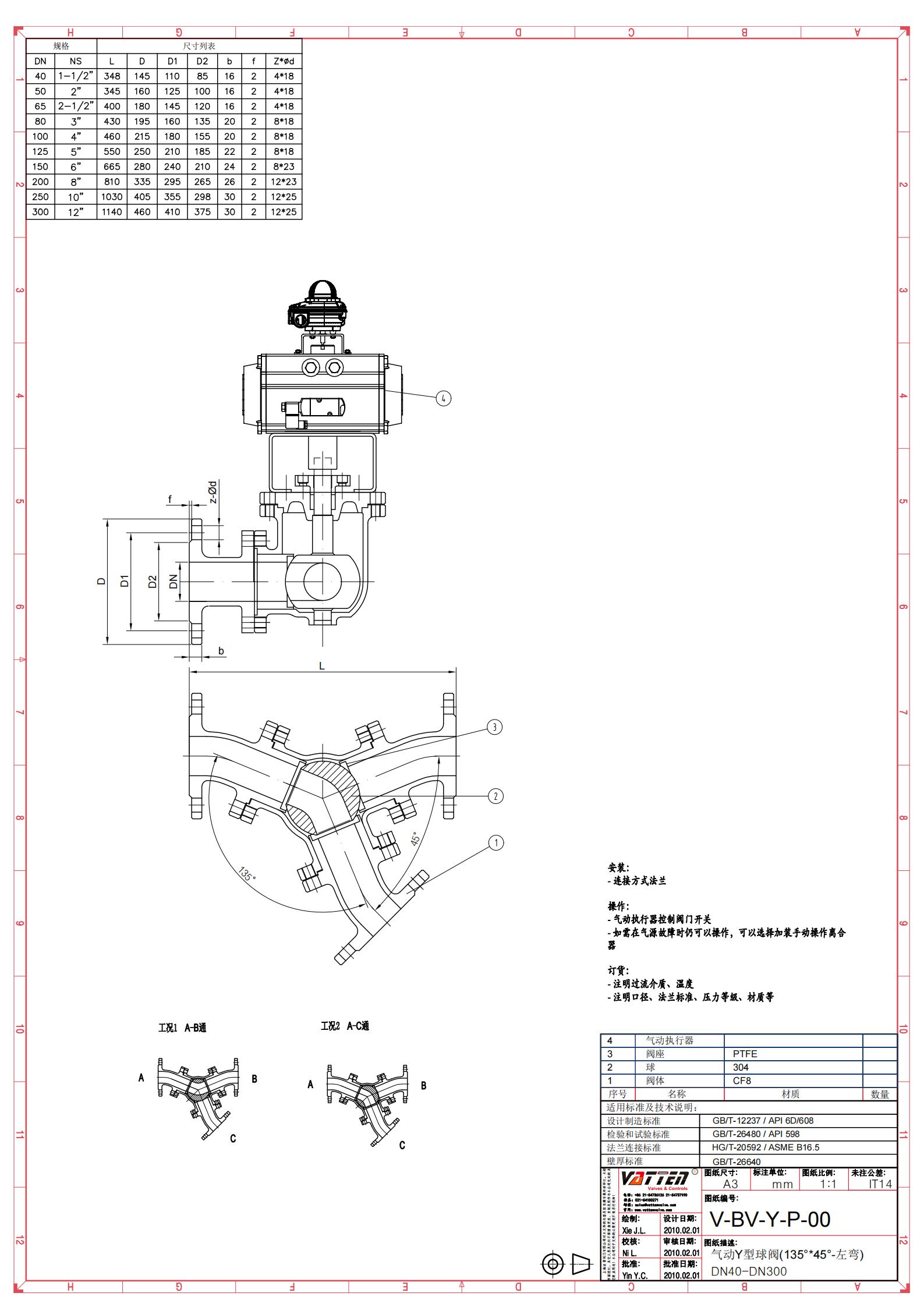

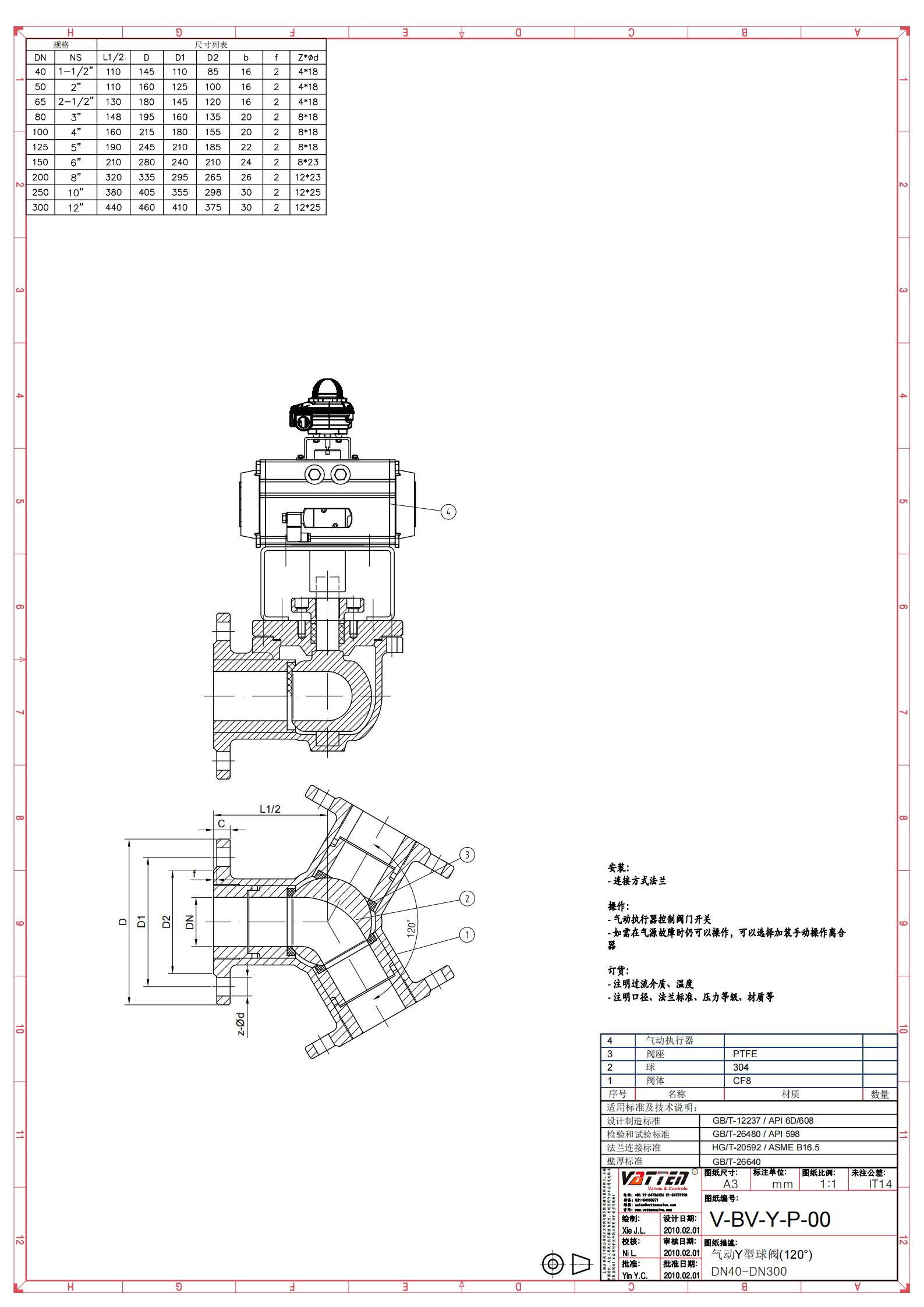

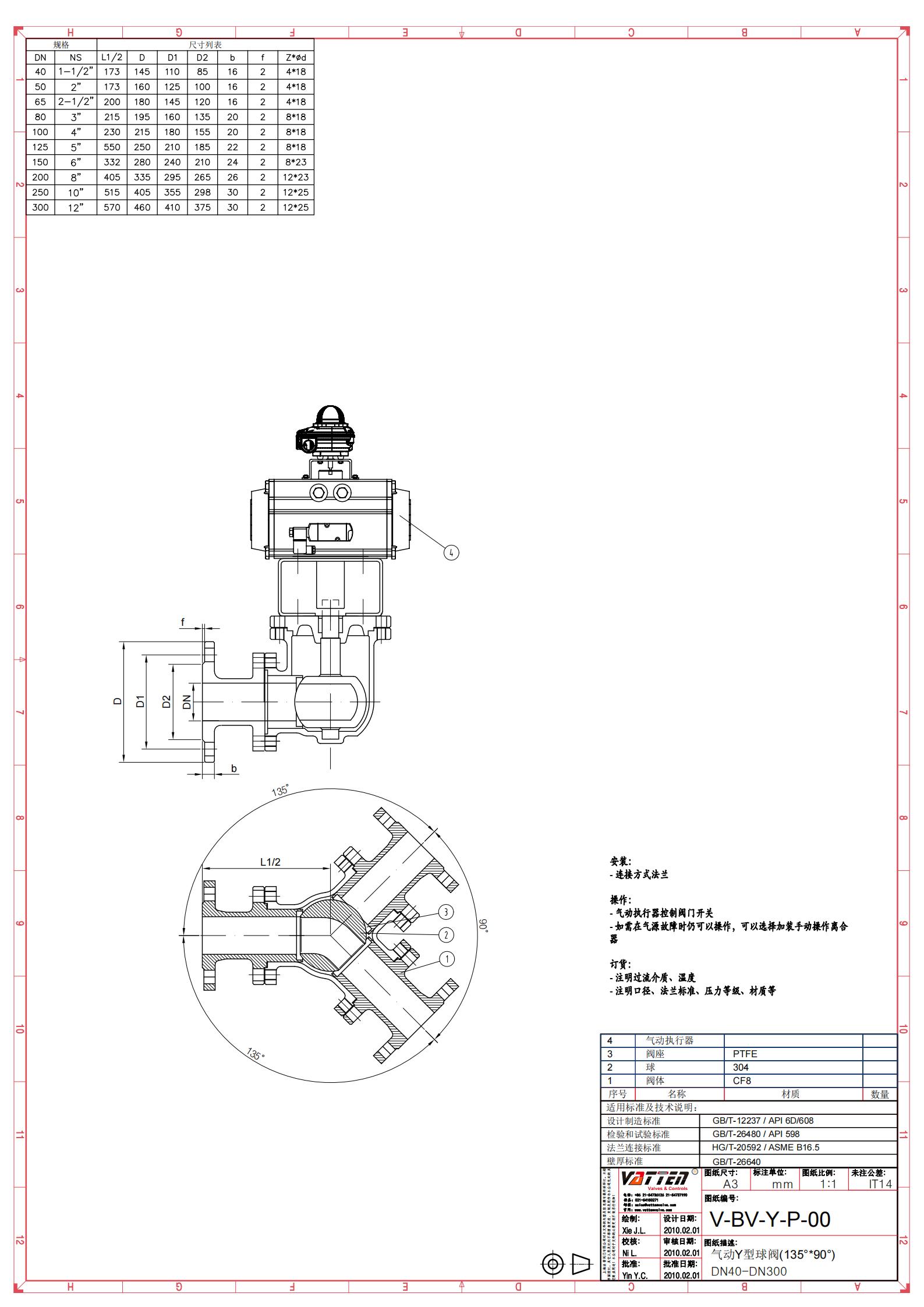

結構形式：Y型120度、Y型135度
閥內組件
閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等
流道形成120度切換，流道平坦、阻力小、流通能力強
介質無滯留
軟密封：高溫度150度
硬密封：高425度
泄漏量：零泄漏
回差：±2.5%
設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
控制方式：手柄、渦輪、電動、氣動。
氣動執行器：雙作用、單作用（常閉、常開）。
氣源壓力：0.5-0.7MPA
氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥。
用途：
電磁閥：切換氣源方向（需提供電壓）。
限位開關：反饋閥門開關信號到PLC控制柜。
電氣定位器：輸入輸出4-20mA模擬量來控制閥門的開關角度。（必配過濾減壓閥）。
手輪離合器：可實現氣動閥門現場手動操作。
空氣過濾減壓閥：兩聯件，三聯件。有過濾、減壓、潤滑的作用。
防 爆：氣動附件可做防爆。
防爆等級：EX dⅡBT4 EX dⅡCT6
電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
